利用TGA測(cè)試鐵粉混合物的熱失重研究各組分比例

由水、四氧化三鐵粉末和油酸組成的混合物，常用作某些工業(yè)過(guò)程中的原料或中間體。本實(shí)驗(yàn)利用匯誠(chéng)儀器的TGA-601對(duì)該混合物進(jìn)行熱失重測(cè)試，以此探究其內(nèi)部各組分的比例。

匯誠(chéng)儀器的熱重分析儀TGA-601是一種用于研究材料熱穩(wěn)定性和組份的儀器，它廣泛應(yīng)用于塑料、橡膠、涂料、藥品與復(fù)合材料等領(lǐng)域的研究開(kāi)發(fā)、工藝優(yōu)化與質(zhì)量監(jiān)控。該儀器具備天平自帶內(nèi)部校準(zhǔn)功能，采用進(jìn)口合金傳感器，具有高靈敏度和抗腐蝕性，爐體加熱采用貴金屬合金絲繞制，減少干擾，更耐高溫。

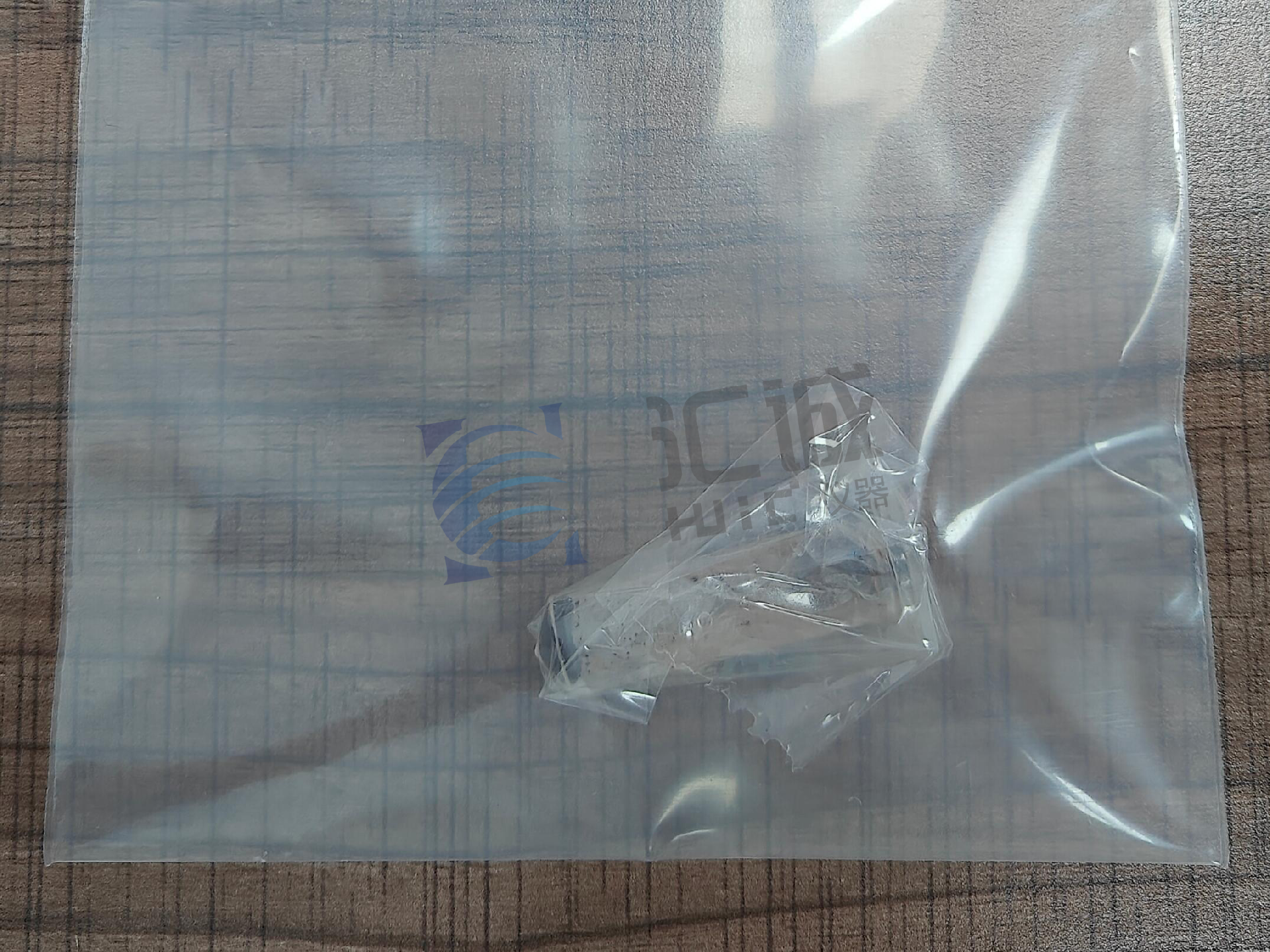

首先，稱(chēng)量60mg的混合物樣品，并將其放入氧化鋁坩堝中。設(shè)置實(shí)驗(yàn)條件從室溫開(kāi)始，升溫速率為10℃/min，升到90℃時(shí)保持10min，再次以同樣速率升溫到800℃并保持10min。實(shí)驗(yàn)過(guò)程中，匯誠(chéng)儀器的熱重分析儀TGA-601自動(dòng)記錄實(shí)驗(yàn)數(shù)據(jù)并繪制成圖譜。

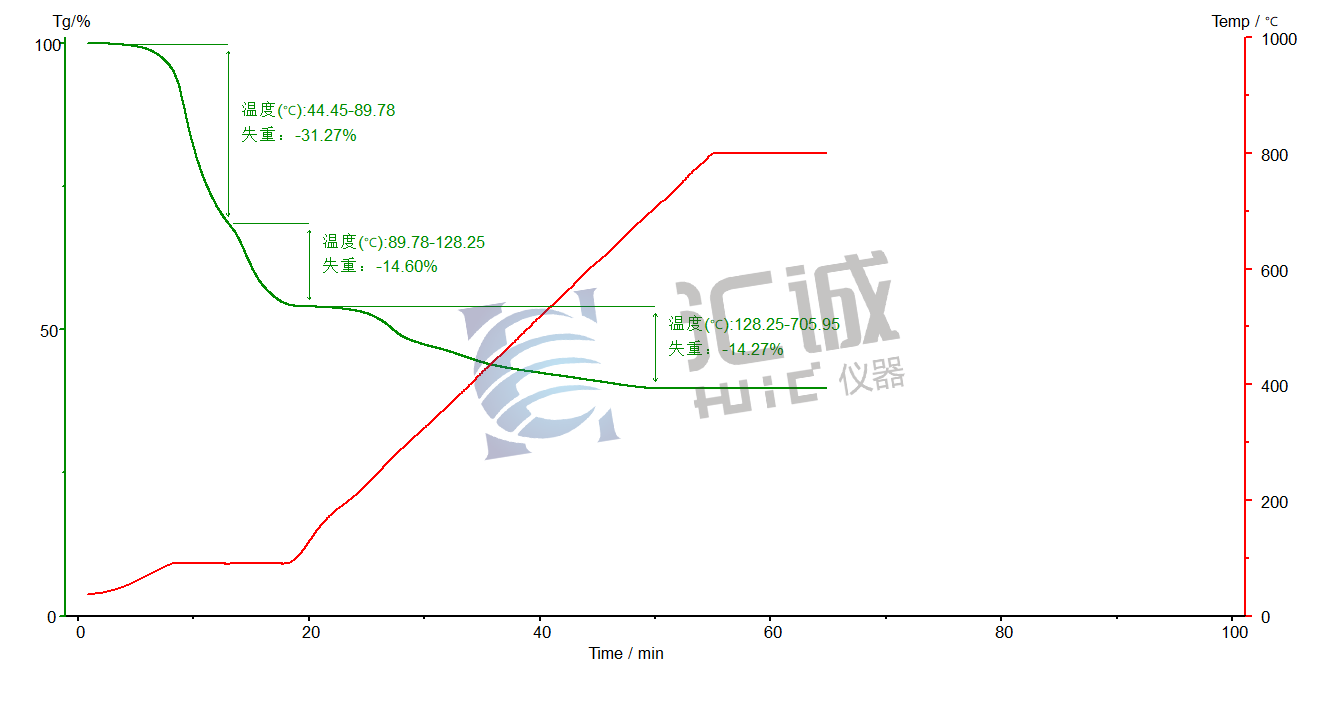

上圖是利用TGA-601測(cè)試水、四氧化三鐵粉末和油酸組成的混合物的實(shí)測(cè)圖譜，從TGA的測(cè)試結(jié)果顯示，樣品在44.45℃開(kāi)始發(fā)生失重反應(yīng)，其失重率是31.27%；

在89.78℃發(fā)生失重反應(yīng)，其失重率是14.6%；在128.25℃發(fā)生失重反應(yīng)，其失重率是14.27%。

通常，水會(huì)在較低溫度下蒸發(fā)，油酸在較高溫度下分解，而四氧化三鐵則在整個(gè)測(cè)試過(guò)程中相對(duì)穩(wěn)定。因此我們可以通過(guò)分析TGA曲線(xiàn)，識(shí)別不同組分的分解溫度和失重特征。
