DSC對(duì)光伏組件用乙烯-醋酸乙烯共聚物(EVA)交聯(lián)度測(cè)試

DSC交聯(lián)度測(cè)試是一種利用差示掃描量熱法（DSC）來(lái)測(cè)量材料交聯(lián)度的方法。差示掃描量熱法是一種熱分析技術(shù)，它可以在程序控制的溫度下測(cè)量物質(zhì)與參比物之間的功率差隨溫度的變化。本次交聯(lián)度測(cè)試采用匯誠(chéng)儀器的差示掃描量熱儀DSC-600進(jìn)行試驗(yàn)，下面將詳細(xì)探討DSC對(duì)光伏組件用乙烯-醋酸乙烯共聚物交聯(lián)度測(cè)試，并展示實(shí)驗(yàn)結(jié)果。

在DSC交聯(lián)度測(cè)試中，首先需要準(zhǔn)備樣品，分別為DX-HC-層壓和DX-HC-未層壓，取樣品質(zhì)量6.3mg，然后將其放入匯誠(chéng)儀器差示掃描量熱儀DSC-600中。接下來(lái)，設(shè)置升溫速率10℃/min和溫度范圍25℃~225℃，通入氮?dú)?/span>開(kāi)始進(jìn)行測(cè)試。在測(cè)試過(guò)程中，DSC-600儀器會(huì)記錄樣品的吸熱或放熱情況，這些數(shù)據(jù)將被用于計(jì)算交聯(lián)度。

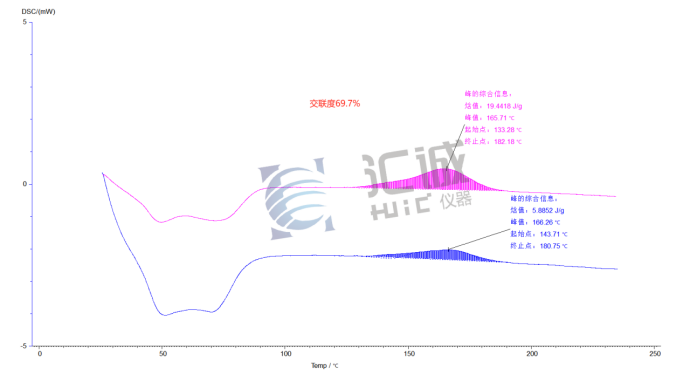

下圖是我們利用匯誠(chéng)儀器差示掃描量熱儀DSC-600進(jìn)行實(shí)驗(yàn)得到是實(shí)驗(yàn)圖譜，

從DSC 的測(cè)試結(jié)果顯示，紅色曲線為未層壓樣品的曲線圖，其焓值是19.4418 J/g；藍(lán)色曲線為層壓樣品的曲線圖譜，其焓值是5.8852 J/g。根據(jù)計(jì)算可以得出交聯(lián)度是69.7%。

總的來(lái)說(shuō)，DSC交聯(lián)度測(cè)試是一種重要的材料性能測(cè)試方法，它可以幫助我們了解材料的交聯(lián)程度，從而預(yù)測(cè)其在實(shí)際應(yīng)用中的性能表現(xiàn)。
