差示掃描量熱儀（DSC）可以用于測(cè)試聚乙烯的結(jié)晶度。

一、差示掃描量熱儀簡(jiǎn)介

差示掃描量熱儀作為一種可控程序溫度下的熱效應(yīng)的經(jīng)典熱分析方法，測(cè)量與熱量有關(guān)的物理、化學(xué)變化，如玻璃化轉(zhuǎn)變溫度、熔點(diǎn)、熔融溫度、結(jié)晶與結(jié)晶熱、相轉(zhuǎn)變反應(yīng)熱，產(chǎn)品的熱穩(wěn)定性、固化/交聯(lián)、氧化誘導(dǎo)期等。

二、聚乙烯簡(jiǎn)介

聚乙烯是通用的熱塑性塑料，全球每年生產(chǎn)超過(guò) 6000 萬(wàn)噸，主要是通過(guò)乙烯單體聚合而 成。常見(jiàn)的聚合類型有自由基聚合、陰離子聚合、離子配位聚合和陽(yáng)離子聚合。因?yàn)橐蚁?單體結(jié)構(gòu)沒(méi)有其他取代基，不會(huì)影響到聚合物鏈段擴(kuò)展穩(wěn)定性，但每一種聚合方法得到是 不同品種的聚乙烯。

三、測(cè)試條件

溫度范圍：-50…200℃

樣品質(zhì)量：12.38mg

坩堝：Al，扎孔

升溫速率：20K/min

氣氛：N2，40ml/min

四、測(cè)試結(jié)果

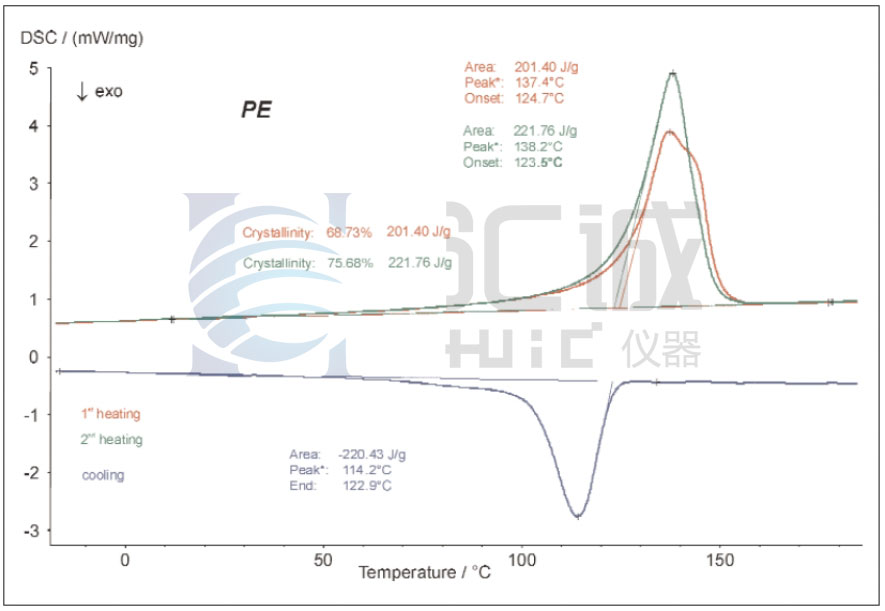

通過(guò) DSC 升溫測(cè)試，可分析材料中晶體部分的熔融行為。DSC 吸熱峰面積即為熱焓值，表 明晶體部分熔化所需的熱量。在適當(dāng)?shù)慕禍厮俾氏吕鋮s，可以檢測(cè)到材料的結(jié)晶過(guò)程，而 快速冷卻抑制結(jié)晶，導(dǎo)致材料中無(wú)定形部分的增加。將第一次升溫的熔融熱焓值 201.4J/g 與聚乙烯 100%結(jié)晶的理論熱焓值 293J/g，比較計(jì)算后可以得到該材料的結(jié)晶度。第二次 加熱的熔融熱焓值增加到 221.7J/g，說(shuō)明經(jīng)過(guò) 20K/min 降溫后材料的結(jié)晶度有所提高。

更多儀器實(shí)驗(yàn)信息請(qǐng)咨詢匯誠(chéng)儀器~
